HMI

P562 (10")

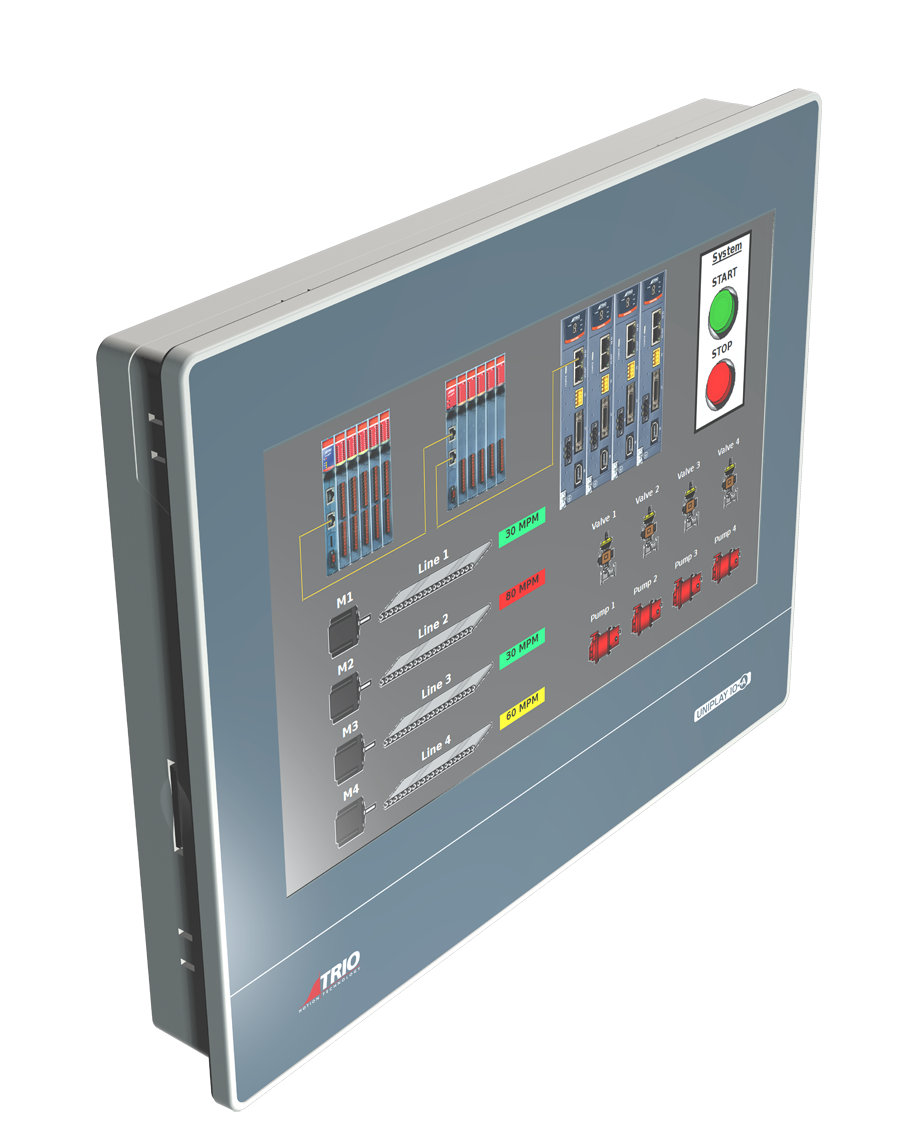

Trio独特的UNIPLAY HMI触摸屏是一项新的技术创新，操作界面更简单、安全！UNIPLAY触摸屏有10寸彩色显示屏系列。

HMI

功能特点

  • Motion Perfect v4内置单点HMI编程
  • 集中编程/HMI触摸屏存储在Motion Perfect项目中
  • 轻松显示任意控制器的数据和图像
  • 无需单独编程HMI面板
  • 10寸密封型触摸板

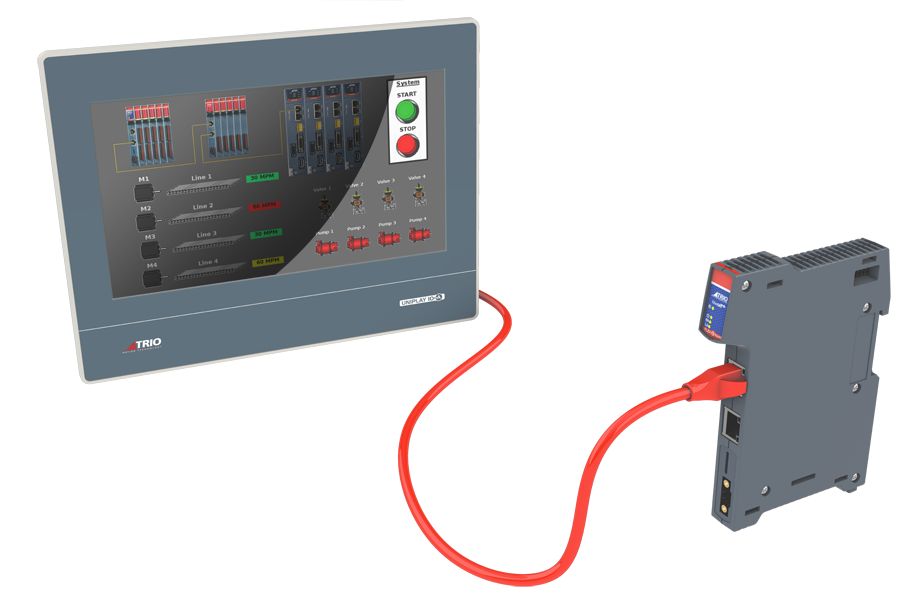

  • 可将两个触摸屏连接到运动控制器
  • 以太网连接，减少接线

即插即用

UNIPLAY触摸屏内置电源隔离技术，使其能在嘈杂的环境中保持更高的抗干扰性能。

无需添加任何软件，Uniplay 触摸屏界面可保存在MC4及其它系列运动控制器中。 Motion Perfect v4可用于创建HMI操作界面，这个界面在控制器运行时可以传输到UNIPLAY触摸屏。

HMI
  UNIPLAY 10-A
产品型号 P562
处理器 32位 RISC CPU 600MHz
显示屏尺寸 10.1" TFT LCD
亮度 400 cd/m2
颜色 24位
对比度 500:1
分辨率 1024 x 600
以太网接口 1 x 10/100 Base-T
内存 Flash Storage: 128MByte
RAM: 128Mbyte
功率 24Vd.c.+-20%
最大功耗 ~400mA@24Vd.c.

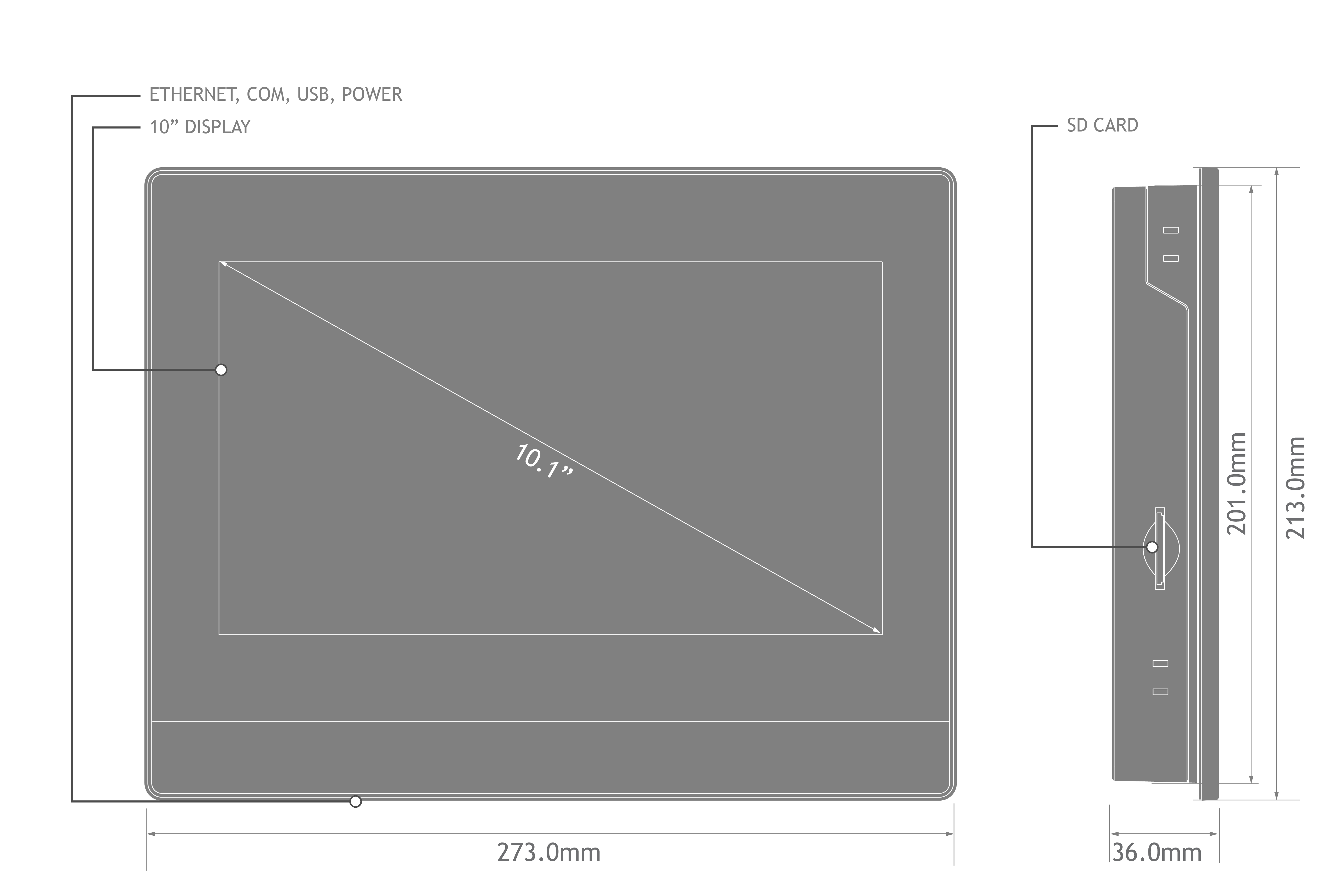

模块尺寸 (高 x宽 x 深) 273 x 213 x 36mm
重量 0.92kg
面板开孔尺寸 260 x 202mm
CE认证（包含EMC） 支持
RoHS 支持
HMI 7-a AND 7-a

All dimensions accurate to +/-0.3mm

指南
数据表
快速启动指南 简易安装指南
EMC Trio产品电磁兼容性指南第4版
认证
EU P600 - P605
UL Listing 请点开链接并在搜索框中输入UL文件号E238097进行下载。
EtherCAT 数据
EtherCAT扩展文件 EtherCAT从站配置和设置
EtherCAT文件 EtherCAT说明文件
视频 EtherCAT说明视频
现场总线数据
EtherNet IP EDS (电子数据表) 文件 EtherNet IP EDS (电子数据表) 文件
CAD 数据
Flex-6 Nano的设计图格式有DXF、IGES、DWG和 STEP，这些文件都可在如下的压缩文件里下载：
用户技术支持
Trio英文网站技术支持论坛 Trio拥有全球技术支持网络，为我们的经销商、解决方案合作伙伴和客户提供相关技术信息。该页面包括知识库、用户论坛和在线咨询系统。我们在英国、美国、印度和中国的分子公司的工程师将会为相关问题提供解答。
培训 我们为期一天的入门培训课程主要是介绍所有运动控制器产品及Motion-iX编程。课程的每个主题都基于实际操作案例，使参加培训的人员都可获得采用Motion Perfect开发应用的实践经验。
维修 通过我们的经销商网络，我们提供固定价格的维修服务。此部分具体介绍我们为客户提供的维修服务。

请参见创建简易UNIPLAY触摸屏屏幕的演示。

请参见创建简易UNIPLAY触摸屏屏幕的演示。

▴
